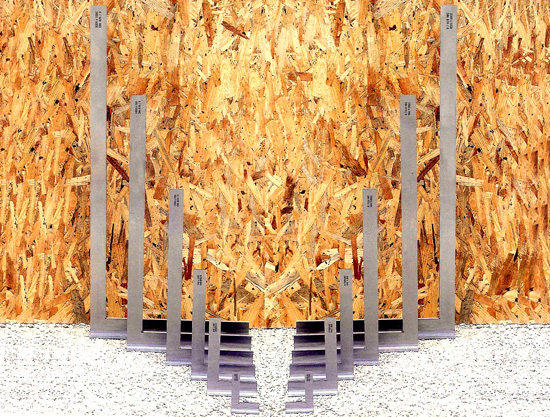

Gönye - DIN 875
Kullanım Alanları
- Malzemelerin 90° kontrol ve montajında kullanılır.
Hassasiyet
- DIN 875 normlarına uygundur.
- Hassasiyet tablosu aşağıda bulunan tabloda ki gibidir.
Boy Uzunluğu 90° Hassasiyeti
(µm)Düzlemsellik Hassasiyeti
(µm)(mm) 1.Kalite 2.Kalite 1.Kalite 2.Kalite 500 35 70 14 28 600 40 80 16 32 750 48 95 19 38 1000 60 120 24 48 - Kontrol yüzeylerinin paralellik toleransı, diklik toleransı için belirlenen değerlerle aynıdır.
- Kısa kenarın her bir bitişik kontrol yüzeyine olan diklik toleransı için, yukarıdaki değerlerin altı katı geçerlidir.
- Yüzeylerin paralellik toleransı için ise yukarıdaki diklik toleransının üç katı geçerlidir.
Açıklama
- Düz veya şapkalı seçeneği.
- Paslanmaz Inox çelik seçeneği.
- Tüm yüzeyler taşlanır.
- Kontrol yüzeyleri ayrıca hassas taşlanır.
İsteğe Bağlı Olarak
- Özel boy ve ölçülerde imalat.
- Teknik resme göre özel şekillerde imalat.
Düz Gönye/Atölye Gönyesi - DIN 875 2.Kalite
| Ölçüler (mm) | Normal Çelik Ürün Kodu | Paslanmaz Inoç Çelik Ürün Kodu | Ağırlık (Kg) |
| 500 x 250 | 7900 0500 | 7901 0500 | 1,6 |
| 600 x 300 | 7900 0600 | 7901 0600 | 2,0 |
| 750 x 375 | 7900 0750 | 7901 0750 | 3,5 |
| 1000 x 500 | 7900 1000 | 7901 1000 | 6,0 |
Düz Gönye/Kontrol Gönyesi - DIN 875 1. Kalite
| Ölçüler (mm) | Normal Çelik Ürün Kodu | Paslanmaz Inoç Çelik Ürün Kodu | Ağırlık (Kg) |
| 500 x 330 | 7700 0500 | 7701 0500 | 2,8 |
| 600 x 400 | 7700 0600 | 7701 0600 | 3,3 |
| 750 x 500 | 7700 0750 | 7701 0750 | 6,4 |
| 1000 x 660 | 7700 1000 | 7701 1000 | 13,0 |
Şapkalı Gönye/Atölye Gönyesi - DIN 875 2. Kalite
| Ölçüler (mm) | Normal Çelik Ürün Kodu | Paslanmaz Inoç Çelik Ürün Kodu | Ağırlık (Kg) |
| 500 x 250 | 7910 0500 | 7911 0500 | 2,3 |
| 600 x 300 | 7910 0600 | 7911 0600 | 2,7 |
| 750 x 375 | 7910 0750 | 7911 0750 | 5,0 |
| 1000 x 500 | 7910 1000 | 7911 1000 | 7,5 |
Şapkalı Gönye/Kontrol Gönyesi - DIN 875 1.Kalite
| Ölçüler (mm) | Normal Çelik Ürün Kodu | Paslanmaz Inoç Çelik Ürün Kodu | Ağırlık (Kg) |
| 500 x 330 | 7710 0500 | 7711 0500 | 4,4 |
| 600 x 400 | 7710 0600 | 7711 0600 | 4,9 |
| 750 x 500 | 7710 0750 | 7711 0750 | 8,9 |
| 1000 x 660 | 7710 1000 | 7711 1000 | 15,8 |
