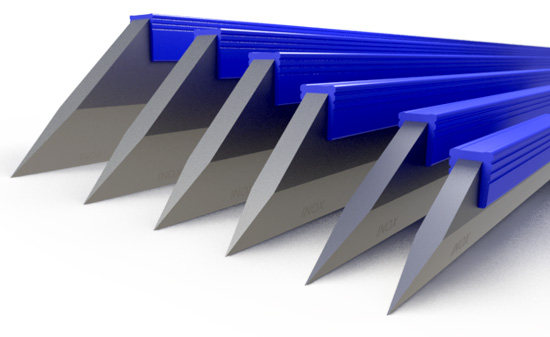

Kıl Mastar - DIN 874 Sayfa 2

Kullanım Alanı

  • Yüksek hassasiyet gerektiren yüzeylerin düzlemselliğini, yüzey kalitesini kontrol etmek için kullanılır.Otomotiv sektöründen çelik sektörüne, imalattan montaja, endüstriden zanaat işlerine kadar birçok alan ve sektörde kullanılmaktadır.

Hassasiyet

  • DIN 874 Sayfa 2'ye göre imal edilmektedir.
  • Düzlemsellik toleransları aşağıdaki tabloda yer almaktadır.
    Uzunluk
    (mm)
    Kesit Ölçüsü
    (mm)
    Hassasiyet
    (µm)
    7525 x 62
    10025 x 62
    15025 x 63
    20025 x 63
    30032 x 73
    40040 x 84
    50050 x 104
    75060 x 125
    100060 x 126
    125070 x 157
    150070 x 158
    200080 x 1520
    300080 x 1530

Açıklama

  • Kontrol yüzeyi elmas tozları ile hassas olarak leplenir.
  • Kontrol pleytinde ışık sızdırmazlık kontrolü yapılır.
  • Düzlemsellik ±20°'ye kadar uygundur..
  • Kolay kavrama ve mastarın vücut ısısından etkilenmemesi için yumuşak plastik sap takılmaktadır.
  • Alaşımlı çelik sertleştirilmiş (HRC 60 ±2), gerilim giderme uygulanmış ve siyahlatılmıştır.
  • Paslanmaz Inox çelik sertleştirilmiş (HRC 52 ±2), gerilim giderme uygulanmış ve kumlanarak matlaştırılmıştır.
  • Suni deri kılıf içerisinde veya isteğe bağlı olarak ahşap kutu içerisinde sevk edilir.
  • İsteğe bağlı olarak özel ölçü ve şekillerde imalat yapılabilmektedir.
  • Uç kısmı DIN 874 Sayfa 2 normlarından daha keskindir, böylece derin kanalların da kontrolü sağlanmaktadır.

Kıl Mastar

Uzunluk
(mm)
Ağırlık
(kg)
Normal Çelik
Ürün Kodu
Paslanmaz Inox Çelik
Ürün Kodu
Özel Kutu
Ürün Kodu
750,06230000752305007523000002
1000,08230001002305010023000003
1250,1230001252305012523000004
1500,13230001502305015023000005
2000,16230002002305020023000006
2500,3230002502305025023000007
3000,36230003002305030023000008
4000,7230004002305040023000009
5000,86230005002305050023000010
6001,65230006002305060023000011
7503,0230007502305075023000012
10004,0230010002305100023000013
12507,2230012502305125023000014
15008,6230015002305150023000015
