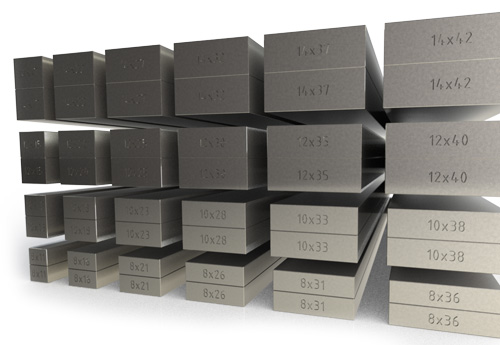

Paralel Altlık

Kullanım Alanı

  • Freze, taşlama, forna gibi işleme makinelerinin mengenelerinin paralelliğinin ayarlanmasında.
  • Makinalara bağlanan parçaların paralelliğinin ayarlanmasında.
  • Makina ve demirbaşların çalışma yüksekliğinin ayarlanmasında.
  • Paralellik gerektiren her alanda kullanılabilir.

Hassasiyet

  • Bir çiftin, kendi içinde ki yükseklik toleransı ±0,01mm.
  • Uzunluk toleransı ±0,5mm.

Açıklama

  • Sert çelikten yapılmış, çift halinde sertleştirilmiş ve taşlanmıştır.
  • Sertlik 60 ±2 HRC
  • Düzlemsellik, paralellik ve dik açılı köşeler
  • 100% kontrollü

İsteğe Bağlı Olarak

  • Özel ölçülerde imalat.
  • Özel takım oluşturma.

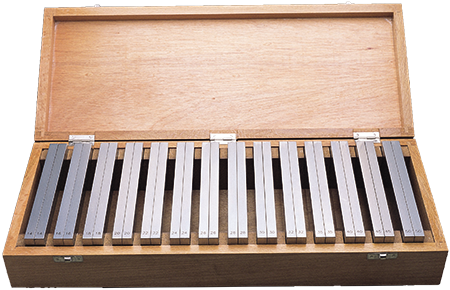

150mm Uzunlukta Yatay Set

  • Ahşap kutuda, ikili setler halinde sıralanmıştır.
  • Yükseklik ölçüleri lazerle markalanmıştır.
  • Yükseklik hassasiyeti ±0,01mm.
  • Genişlik 10mm ±0,05mm.
  • Paralellik ± 0,01mm.
Ürün KoduAçıklamaUzunluk 150mm
8 150 8888Ahşap kutuda, komple set halinde
Ürün KoduÖlçüler
8 150 141014 x 10mm
8 150 161016 x 10mm
8 150 181018 x 10mm
8 150 201020 x 10mm
8 150 221022 x 10mm
8 150 241024 x 10mm
8 150 261026 x 10mm
Ürün KoduÖlçüler
8 150 281028 x 10mm
8 150 301030 x 10mm
8 150 351035 x 10mm
8 150 401040 x 10mm
8 150 451045 x 10mm
8 150 501050 x 10mm
8 150 0001Ahşap kutu

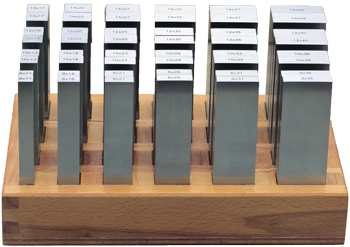

Ahşap Stantta Dik Paralel Altlık

  • Ahşap kutuda ikili setler halinde.
  • Genişlik ve kalınlık ölçüleri lazerle markalanmıştır.
  • 1'er mm artışlar halinde, 100mm uzunluk için ile 2-24mm arası, 125 ve 150mm uzunlukları için 8-42mm (9mm hariç) arası ölçüler elde edilebilir.
  • Yükseklik ve genişlik hassasiyeti ±0,01mm'dir.
Ürün KoduAçıklamaUzunluk 100mm
8 100 9999Ahşap kutuda, komple set halinde
Ürün KoduÖlçüler
8 100 02052 x 5mm
8 100 02102 x 10mm
8 100 02152 x 15mm
8 100 02202 x 20mm
8 100 03063 x 6mm
8 100 03113 x 11mm
8 100 03163 x 16mm
Ürün KoduÖlçüler
8 100 03213 x 21mm
8 100 04074 x 7mm
8 100 04124 x 12mm
8 100 04174 x 17mm
8 100 04224 x 22mm
8 100 05085 x 8mm
8 100 05135 x 13mm
Ürün KoduÖlçüler
8 100 05185 x 18mm
8 100 05235 x 23mm
8 100 06096 x 9mm
8 100 06146 x 14mm
8 100 06196 x 19mm
8 100 06246 x 24mm
8 100 0001Ahşap Kutu
Ürün KoduAçıklamaUzunluk 125mm
8 125 9999Ahşap kutuda, komple set halinde
Ürün KoduÖlçüler
8 125 08118 x 11mm
8 125 08168 x 16mm
8 125 08218 x 21mm
8 125 08268 x 26mm
8 125 08318 x 31mm
8 125 08368 x 36mm
8 125 101310 x 13mm
8 125 101810 x 18mm
8 125 102310 x 23mm
Ürün KoduÖlçüler
8 125 102810 x 28mm
8 125 103310 x 33mm
8 125 103810 x 38mm
8 125 121512 x 15mm
8 125 122012 x 20mm
8 125 122512 x 25mm
8 125 123012 x 30mm
8 125 123512 x 35mm
8 125 124012 x 40mm
Ürün KoduÖlçüler
8 125 141714 x 17mm
8 125 142214 x 22mm
8 125 142714 x 27mm
8 125 143214 x 32mm
8 125 143714 x 37mm
8 125 144214 x 42mm
8 125 0001Ahşap Kutu
Ürün KoduAçıklamaUzunluk 150mm
8 150 9999Ahşap kutuda, komple set halinde
Ürün KoduÖlçüler
8 150 08118 x 11mm
8 150 08168 x 16mm
8 150 08218 x 21mm
8 150 08268 x 26mm
8 150 08318 x 31mm
8 150 08368 x 36mm
8 150 101310 x 13mm
8 150 101810 x 18mm
8 150 102310 x 23mm
Ürün KoduÖlçüler
8 150 102810 x 28mm
8 150 103310 x 33mm
8 150 103810 x 38mm
8 150 121512 x 15mm
8 150 122012 x 20mm
8 150 122512 x 25mm
8 150 123012 x 30mm
8 150 123512 x 35mm
8 150 124012 x 40mm
Ürün KoduÖlçüler
8 150 141714 x 17mm
8 150 142214 x 22mm
8 150 142714 x 27mm
8 150 143214 x 32mm
8 150 143714 x 37mm
8 150 144214 x 42mm
8 125 0001Ahşap Kutu

DIN 6346 normlarında Paralel Altlık

  • Ahşap kutuda ikili setler halinde.
  • Ölçüler lazerle markalanmıştır.
  • die Ausführung ergibt zahlreiche Kombinationsmöglichkeiten
  • 4mm-32mm ve 8mm-50mm arasında ki ebatlar birbirine uyumludur.
  • DIN ISO 2768 IT5 normlarına uygundur.
öÖzel Paralel Alıtlık Çiftleri
Uzunluk - 63mmUzunluk - 100mmUzunluk - 160mmUzunluk - 200mm
Ürün KoduÖlçüler
8 063 08258 x 2,5mm
8 063 103210 x 3,2mm
8 063 120412 x 4mm
8 063 160516 x 5mm
8 063 206320 x 6,3mm
Ürün KoduÖlçüler
8 100 120412 x 4mm
8 100 160516 x 5mm
8 100 206320 x 6,3mm
8 100 250825 x 8mm
8 100 321032 x 10mm
8 100 401240 x 12mm
Ürün KoduÖlçüler
8 160 250825 x 8mm
8 160 321032 x 10mm
8 160 401240 x 12mm
8 160 501650 x 16mm
8 160 632063 x 20mm
Ürün KoduÖlçüler
8 250 632063 x 20mm
8 250 802580 x 25mm
8 251 0032100 x 32mm

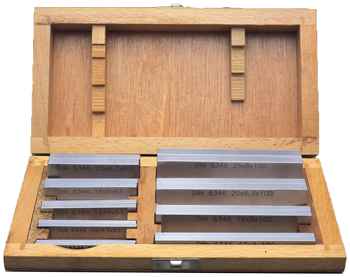

Ürün koduAçıklamaTekli Ölçüler (Boy 63mm)Tekli Ölçüler (Boy 100mm)
8 300 0225Paralel altlık seti
Ahşap kutu içerisinde
2,5mm-25mm arası ölçüler için
Ürün KoduÖlçüler
8 063 08258 x 2,5mm
8 063 103210 x 3,2mm
8 063 120412 x 4mm
8 063 160516 x 5mm
8 063 206320 x 6,3mm
Ürün KoduÖlçüler
8 100 120412 x 4mm
8 100 160516 x 5mm
8 100 206320 x 6,3mm
8 100 250825 x 8mm
8 300 0001Ahşap Kutu
Ürün KoduAçıklamaTekli Ölçüler (Boy 100mm)
8 300 0432Paralel altlık seti
Ahşap kutu içerisinde
4mm-32mm arası ölçüler için
Ürün KoduÖlçüler
8 100 120412 x 4mm
8 100 160516 x 5mm
8 100 206320 x 6,3mm
Ürün KoduÖlçüler
8 100 250825 x 8mm
8 100 321032 x 10mm
8 300 0002Ahşap Kutu
Ürün KoduAçıklama/b>Tekli Ölçüler (Boy 100mm)Tekli Ölçüler (Boy 160mm)
8 300 0440Paralel altlık seti
Ahşap kutu içerisinde
4mm-40mm arası ölçüler için
Ürün KoduÖlçüler
8 100 120412 x 4mm
8 100 160516 x 5mm
8 100 206320 x 6,3mm
8 100 250825 x 8mm
Ürün KoduÖlçüler
8 160 250825 x 8mm
8 160 321032 x 10mm
8 160 401240 x 12mm
8 300 0003Ahşap Kutu
Ürün KoduAçıklamaTekli Ölçüler (Boy 160mm)
8 300 0850Paralel altlık seti
Ahşap kutu içerisinde
8mm-50mm arası ölçüler için
Ürün KoduÖlçüler
8 160 250825 x 8mm
8 160 321032 x 10mm
8 160 401240 x 12mm
Ürün KoduÖlçüler
8 160 501650 x 16mm
8 300 0004Ahşap Kutu
Ürün KoduAçıklamaTekli Ölçüler (Boy 100mm)Tekli Ölçüler (Boy 160mm)
8 300 0863Paralel altlık seti
Ahşap kutu içerisinde
8mm-63mm arası ölçüler için
Ürün KoduÖlçüler
8 100 250825 x 8mm
8 100 321032 x 10mm
8 100 401240 x 12mm
Ürün KoduÖlçüler
8 160 501650 x 16mm
8 160 632063 x 20mm
8 300 0005Ahşap Kutu
Ürün KoduAçıklamaTekli Ölçüler (Boy 250mm)
8 300 1000Paralel altlık seti
Ahşap kutu içerisinde
20mm-100mm arası ölçüler için
Ürün KoduÖlçüler
8 250 632063 x 20mm
8 250 802580 x 25mm
Ürün KoduÖlçüler
8 251 0032100 x 32mm
8 300 0006Ahşap Kutu
